Input Parameter Perencanaan Tebal Perkerasan Lentur BM 87

 data / parameter yang dibutuhkan dalam perencanaan tebal perkerasan lentur analisa komponen 87 adalah sebagai berikur:

1. Jumlah Lajur Berdasarkan Lebar Lajur


2. Koefisien Distribusi Lajur Rencana (Ci)

3. Korelasi CBR dan DDT

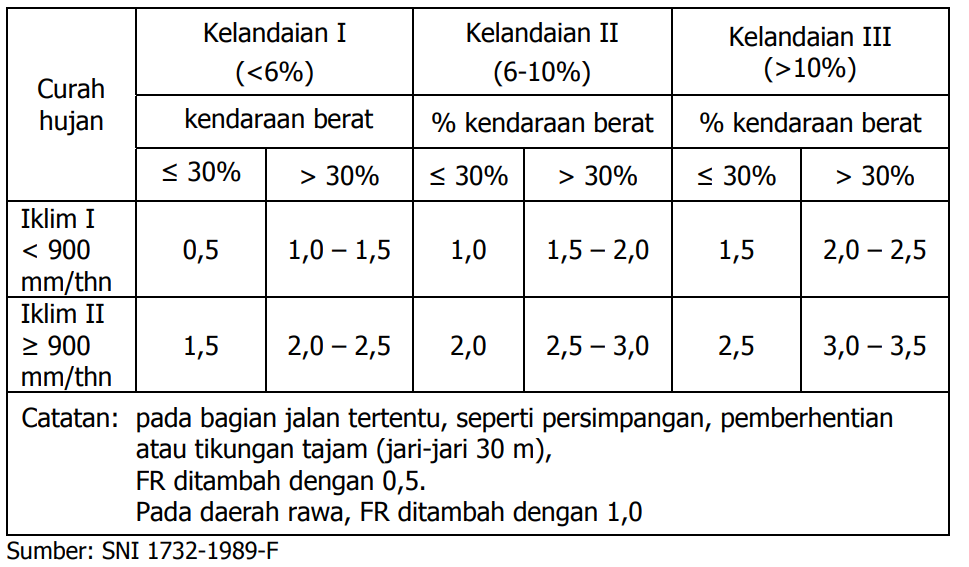

4. Faktor Regional

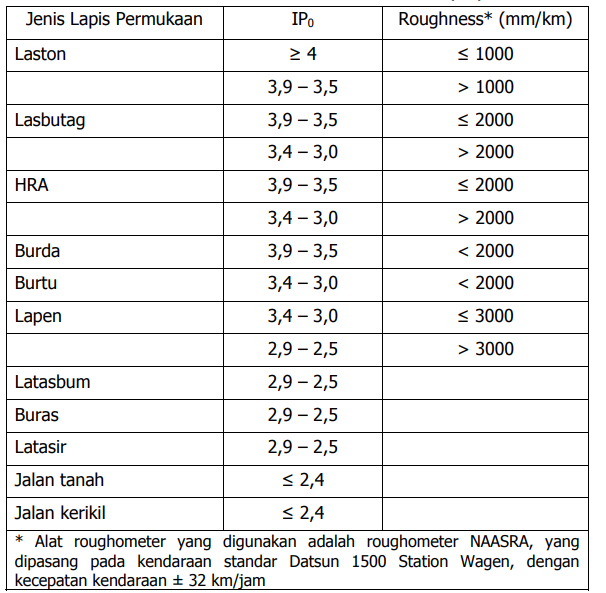

5. Indeks Permukaan pada Awal Umur Rencana (IP0)

6. Indeks Permukaan pada Akhir Umur Rencana (IPt)
7. Kinerja struktur Perkerasan Jalan Di Akhir Umur Rencana

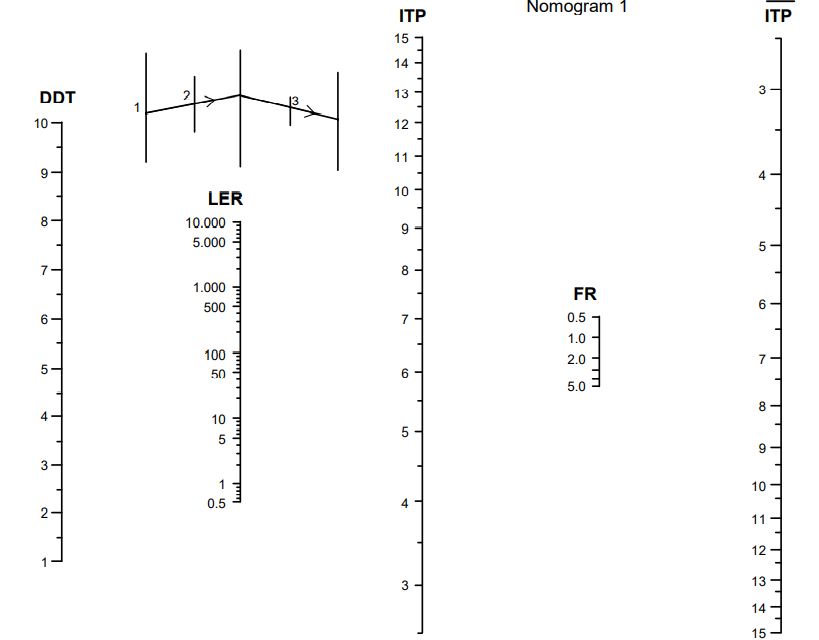

7. Nomogram 1 untuk IPt = 2,5 dan IPo = ≥ 4

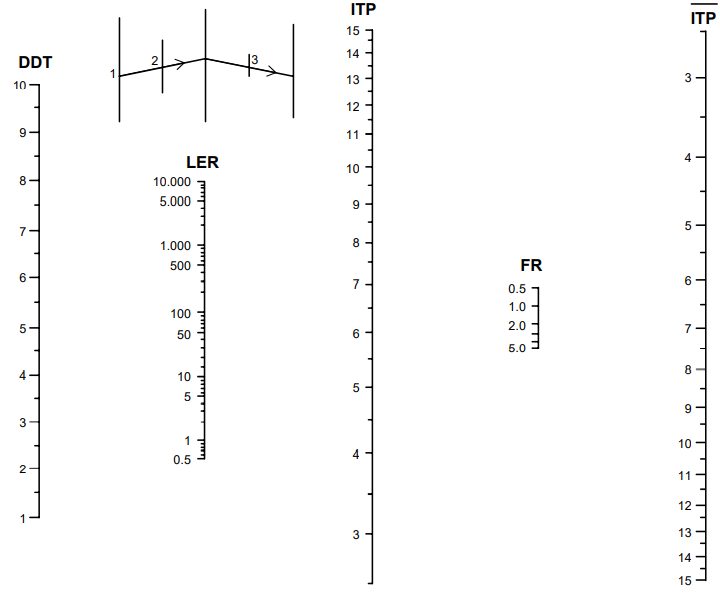

8. Nomogram 2 untuk IPt = 2,5 dan IPo = 3,9 – 3,5

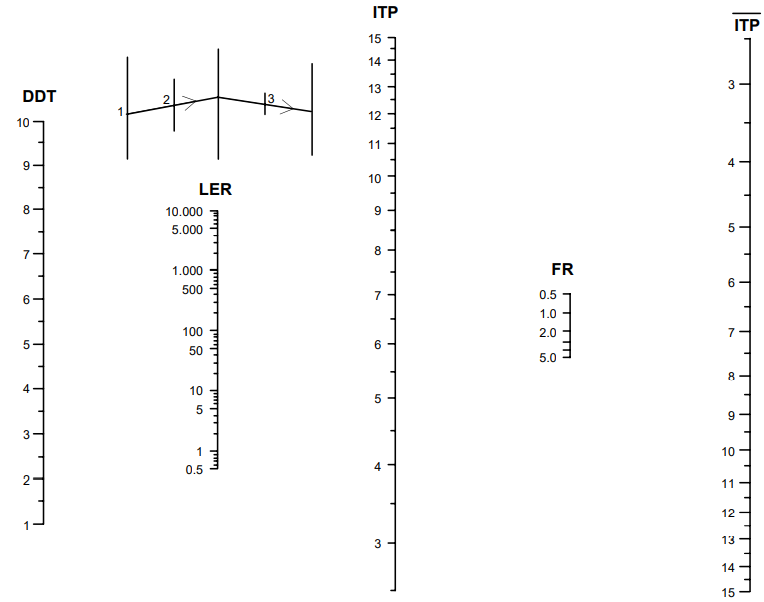

9. Nomogram 3 untuk IPt = 2,0 dan IPo = ≥ 4

10. Nomogram 4 untuk IPt = 2,0 dan IPo = 3,9 – 3,5

11. Nomogram 5  untuk IPt = 1,5 dan IPo = 3,9 – 3,5



12. Nomogram 6 untuk IPt = 1,5 dan IPo = 3,4 – 3,0


13. Nomogram 7 untuk IPt = 1,5 dan IPo = 2,9 – 2,5


14. Nomogram 8 IPt = 1,0 dan IPo = 2,9 – 2,5



15. Nomogram 9  untuk IPt = 1,0 dan IPo = ≥ 2,4

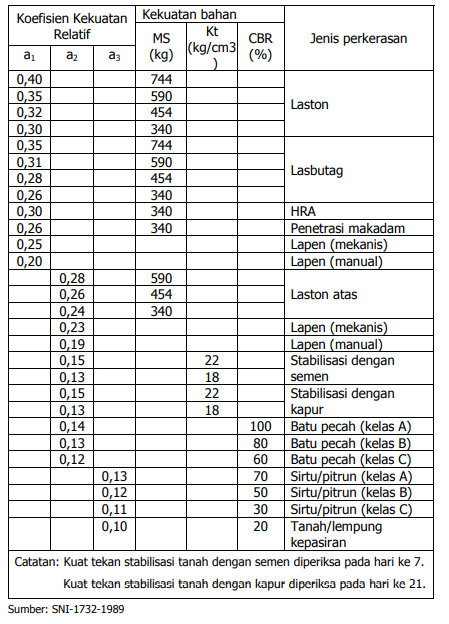

16. Koefisien Kekuatan Relatif
17. Tebal Minimum Lapis Perkerasan
